Teodolitt presisjonsverktøyet for nøyaktige målinger

En teodolitt er et presisjonsinstrument som brukes til å måle vinkler i både horisontal og vertikal retning. Den er et viktig verktøy i bygg og anlegg, landmåling, kartlegging og ulike typer ingeniørarbeid. Når fundamenter skal plasseres riktig, veier rettes inn eller stålkonstruksjoner justeres, er pålitelige vinkelmålinger helt avgjørende. En god teodolitt gir stabilitet, nøyaktighet og trygghet i måleresultatene, også under krevende forhold ute i felt.

En moderne teodolitt kombinerer robust mekanikk med optikk av høy kvalitet. Slik kan brukeren gjøre raske, sikre observasjoner, selv over lengre avstander og i varierende lysforhold. Mange ser på instrumentet som selve ryggraden i tradisjonell landmåling, og selv i en digital hverdag spiller det fortsatt en viktig rolle i praktisk feltarbeid.

Hva er en teodolitt, og hvordan fungerer den?

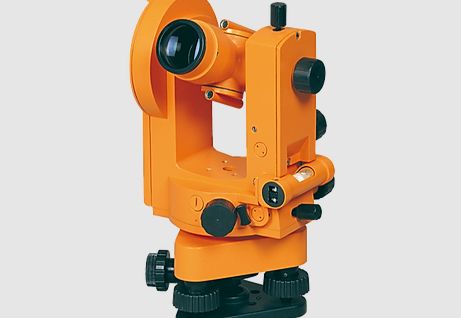

En teodolitt er i sin enkleste form et teleskop som kan roteres både horisontalt og vertikalt. Rundt rotasjonsaksene sitter graderte sirkler (for eksempel 400 gon eller 360 grader) som gjør det mulig å lese av vinkler med høy presisjon. Når instrumentet settes opp riktig over et punkt, kan brukeren måle vinkler mellom ulike mål ute i terrenget.

En typisk teodolitt består av:

– teleskop med forstørrelse, ofte rundt 20x, som gir klar sikt til målpunktet
– optisk lodd for nøyaktig plassering over målepunkt
– horisontal og vertikal sirkel med fin inndeling
– nivelleringssystem, ofte sirkulær boble og platenivå
– robust hus som beskytter mekanikk og optikk

Ved måling stiller brukeren teleskopet inn mot et punkt, for eksempel en prisme, en stikk eller et tydelig merke i terrenget. Instrumentet låses i posisjon, og vinklene leses direkte på sirklene. En teodolitt med direkte lesing på 0,1 gon og anslag på 10 mgon gir mulighet til svært nøyaktige målinger, selv på lange linjer.

For å sikre gode resultater må instrumentet først nivelleres, altså bringes i vater. Den innebygde optiske lodden gjør det enklere å plassere teodolitten direkte over et kjent punkt, mens sirkulær boble og platenivå brukes til å finjustere horisontalplanet. Når teodolitten står stabilt og riktig, gir den konsistente og pålitelige måledata.

Bruksområder, fordeler og viktige egenskaper

En teodolitt brukes i mange typer prosjekter der vinkler og retninger må være riktige fra start. I anleggsarbeid kan instrumentet brukes til å:

– etablere og kontrollere akser for bygninger
– måle vinkler ved veg- og brubygging
– kontrollere linjer ved montering av stål- og betongkonstruksjoner
– hjelpe til ved kartlegging og oppmerking av eiendomsgrenser

Innen klassisk landmåling er teodolitten et sentralt hjelpemiddel for triangulering, innmåling av terrengdetaljer og kontroll av eksisterende konstruksjoner. Selv om totalstasjoner og GNSS-utstyr har tatt mye av plassen i større prosjekter, er teodolitten fortsatt førstevalget i mange situasjoner der enkelthet, robusthet og høy presisjon veier tungt.

Fordelene med en god teodolitt er blant annet:

– Presisjon: Fin inndeling av sirkler og god optikk gir skarpe og sikre målinger.
– Robusthet: Et instrument med metallhus, god tetning og solid mekanikk tåler hard bruk.
– Fleksibilitet: Passer både til små oppgaver på byggeplass og mer krevende oppmåling.
– Driftssikkerhet: En ren, mekanisk-optisk løsning er mindre sårbar enn avansert elektronikk, spesielt i kulde og fukt.

Temperaturspennet for profesjonelle teodolitter kan være fra rundt -40 C til +50 C. Det gjør at instrumentet kan brukes store deler av året i norsk klima, også i fjellområder og på værutsatte anlegg. Vekten ligger ofte rundt 2 kg, noe som gjør instrumentet lett å transportere i felt, samtidig som det står støtt på stativet.

Mange teodolitter leveres med 400 gon som standard, men varianter med 360-graders sirkel kan også bestilles. Valget handler ofte om brukervaner og hvilke systemer som brukes i resten av målekjeden. I tillegg finnes matchende utjevnere, for eksempel 24x eller 32x modeller, som brukes til presis høydebestemmelse i kombinasjon med nivellerstang. Sammen utgjør teodolitt og utjevner en komplett verktøykasse for grunnleggende oppmåling.

Hva bør man se etter ved valg av teodolitt?

Når man skal velge teodolitt, handler mye om å finne riktig balanse mellom presisjon, brukervennlighet og robusthet. For mange er følgende punkter særlig viktige:

– Forstørrelse og optikk: Rundt 20x forstørrelse og objektivdiameter på 3035 mm gir et klart bilde, også på litt lengre avstander.
– Nøyaktighet: Direkte lesing ned til 0,1 gon og lavt anslag sikrer detaljerte målinger.
– Byggekvalitet: Metallhus og god beskyttelse mot støv og vann (for eksempel IP54) øker levetiden i tøft feltarbeid.
– Ergonomi: God plassering av skruer, klart avlesbare skalaer og gjennomtenkt design gir raskere og tryggere arbeid.
– Tilbehør: Solid stativ, transportkoffert og eventuelle ekstra funksjoner som sirkelorienteringsenhet kan gjøre hverdagen enklere.

For fagfolk som jobber jevnlig med oppmåling og kontrollmålinger vil et kvalitetsinstrument lønne seg over tid. Nøyaktige målinger reduserer risikoen for feilplassering av konstruksjoner, dyre omarbeidelser og tidsbruk på feilsøking. I små prosjekter er forskjellen kanskje mindre synlig fra dag til dag, men på sikt gir gode måleverktøy mer effektiv og trygg drift.

Når man skal investere i en ny teodolitt eller oppgradere eksisterende måleutstyr, kan det lønne seg å snakke med en spesialisert leverandør som kjenner både instrumentene og typiske norske forhold. En aktør som GL Instrumenter har lang erfaring med teodolitter, utjevnere og tilhørende utstyr, og kan hjelpe med å finne løsninger som passer både faglige krav og praktisk bruk på byggeplass.
